AVAT E²CON

Das unabhängige Steuerungssystem
für alle Gasmotoren, -klassen und Anlagengrößen



Die Entwicklung neuer Motorsteuerungen ist unser tägliches Geschäft. Mit der Erfahrung als Entwickler und Hersteller der 1000-fach eingesetzten TEM-Evo Steuerung für MWM Gasmotoren und mehr als 15.000 kundenspezifischen Motorsteuerungen sind wir sicher, auch für Ihre Anforderungen die beste Lösung zu bieten. Seit mehr als 30 Jahren begleiten wir so weltweit führende Gasmotor-Hersteller, Anlagenbauer und Service-Dienstleister. Dabei unterstützen wir mit unserer Praxiserfahrung in allen Phasen so lange, bis die Ziele erreicht sind.

Die Vorteile unserer Lösung

Ein Steuerungskonzept
Mit unserem Plug & Run Baukasten-Prinzip stellen wir für Sie die Steuerung nahezu aller Gas- und Dual Fuel-Motoren, über die Steuerung von Generatoren und Hilfsaggregaten bis hin zu zentralen SCADA-Systemen mit nur einem Konzept bereit.

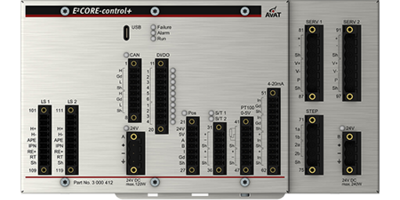

Kompakter Systemaufbau
Mit den kompakten AVAT Technologie-Modulen erzielen wir hinsichtlich des Flächenbedarfs auf der Montageplatte eine erhebliche Reduktion bis 50 % gegenüber herkömmlichen Aufbauten mit gleichem Funktionsumfang.

Umfangreiches Diagnose- & Wartungswerkzeug
 Unsere Service-Software E²SERVICE ist das perfekte Tool, um sämtliche Herausforderungen bei der Inbetriebnahme, Wartung, Fehlersuche oder im täglichen Betrieb im Überblick zu behalten. Mit unseren vorkonfigurierten AVAT VPN-ROUTERN und AVAT CONNECT stellen wir die direkte Verbindung von überall zur Anlage gesichert und schnell her.

Komplettlieferung
Unsere Steuerungen werden komplett mit Montageanleitung, Funktionsbeschreibung, Grenzwertliste und Parameterbeschreibung geliefert. Für alle verwendeten Komponenten sind EPLAN-Bibliotheken und ein vollständiger Schaltplan verfügbar. Die Ersatzteilverfügbarkeit garantieren über viele Jahre hinweg.





Gasmotor- & BHKW-Komplettsteuerung

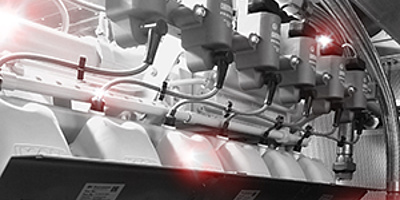

E²CON-CHP

Das flexible System für
Motor, Generator und Hilfsaggregate

Die Weiterentwicklung der Gasmotoren und neue Anlagenbetriebskonzepte verlangen zukünftig nach einer flexiblen Motorsteuerung, die einerseits den sicheren Betrieb an den mechanischen Grenzen regelt und andererseits den Motor vollständig in die BHKW-Anlage oder in ganze Anlagenverbände integriert.

Auf Basis unseren flexiblen AVAT Hardware- und Softwarekomponenten entsteht mit der E²CON-CHP eine Steuerung für die gesamten BHKW-Module samt Gasmotor. Für die typischen Anwendungen liegen fertige und getestete Motor- und Anlagenkonfigurationen bereits vor.

Mit unserem Baukasten-Prinzip setzen Sie die Steuerung für Motor, Generator und Hilfsaggregate bis hin zu zentralen SCADA-Systemen mit nur einem Konzept um. Letztlich entscheiden Sie, was wir liefern: Die Standard Applikation oder eine auf Ihre Anforderungen fertig angepasste Lösung, an der unsere oder Ihre Entwickler weiterarbeiten können.

    Vorteile der AVAT E²CON-CHP

    Einheitenzertifikat: Für den Einsatz nach VDE 4110 und VDE 4105 liegt ein Einheitenzertifikat, zur Kombination einer Vielzahl von Motoren, Generatoren und AVRs zusammen mit E²CON-CHP, vor.

    • Fordern Sie unsere Liste mit bereits für E²CON-CHP zertifizierten Kombinationen an Motoren-, Generatoren- und elektronischen Komponenten an - Aggregateliste anfragen!
    • Sollte unser bisher zertifizierten Module Ihre Anforderungen nicht abdecken, hilft unser modulares Einheitenzertifikat zum Fixpreis weiter - mehr Infos ...
    • Regelung von Drehzahl, Leistung und Gemisch über einen robusten und schnellen Mehrgrößenregler
    • Start-/Stop-Abläufe für Insel- und NetzparallelbetriebWastegate-Ansteuerung und Zündungsmanagement
    • Zylinderindividuelle Antiklopfregelung mit hoher Selektivität
    • Zündaussetzer-Erkennung mit automatischer Leistungsreduktion bis zur Abstellung der Motors
    • Überwachung aller Sensoren und Messwertüberwachung aller Sensoren und Messwerte
    • CAN-Anbindung der Zündanlage
    • BHKW-Steuerung (Peripherie)
    • Regelung und Überwachung aller Kühl- und Heizkreise
    • Lüftersteuerung für Tisch- oder Hybridkühler
    • Vorlauftemperaturregelung, auch im Teillastbetrieb
    • Gemischaufgeladene Gasmotoren von MAN, Jenbacher, MWM, Caterpillar, Liebherr, etc.
    • Erdgas, Biogas, Holzgas oder Sondergase sowie Wasserstoff (H2)
    • 250 bis 2.000 kW Leistung
    • 4 bis 20 Zylinder
    • Abgas-Turbolader sowie optional Abgas-Wastegate
    • Zentraler Venturi-Gasmischer mit Schrittmotor-Ansteuerung
    • Hochspannungs-Kondensator-Zündanlage
    • Zweikreis-Gemischkühlung
    • Stationäre BHKW-Anwendungen
    • Container-Aufbau oder feste Gebäudeinstallation
    • Motorkühlkreis mit Notkühlung über Tischkühler
    • Niedertemperatur-Gemischkühlkreis mit Tischkühler
    • Wärmeauskopplung (Heizkreis) mit Kühlwasser- und Abgaswärmetauscher
    • Synchrongenerator
    • Nieder- oder Mittelspannungsein speisung unter Einhaltung der BDEW-Mittelspannungsrichtlinie

    MWM / Deutz Retrofit Motorsteuerung

    E²CON-TE

    Gewohntes System
    auf neuestem Stand der Technik

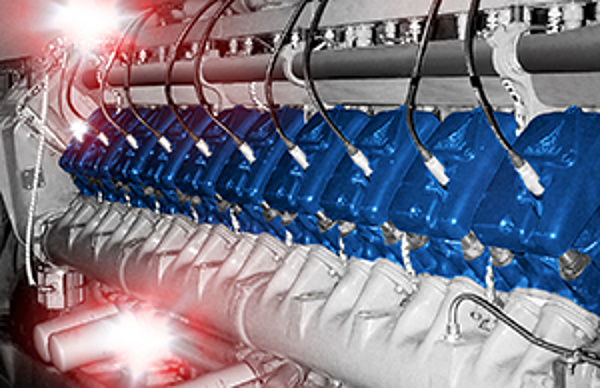

    Mit der Erfahrung von weit mehr als 10.000 Motorsteuerungen für DEUTZ und MWM Gasmotoren sind wir sicher, auch für deren Modernisierung, mit unserer E²CON-TE Steuerung, die beste Lösung gefunden zu haben.

    Ausgerichtet an den aktuellen Anforderungen, weitergedacht für zukünftige Herausforderungen. Das neue AVAT Motormanagementsystem ist als risikofreie Plug & Run Umrüstung für den Austausch der TEM-Evo Steuerungen, die zusammen mit den Motoren ausgeliefert wurden, konzipiert.

      Vorteile der AVAT E²CON-TE

      • Einfache Inbetriebnahme
        TEM-Evo geschulte Servicetechniker können das System selbstständig austauschen, in Betrieb nehmen und auf Motor und Anlage anpassen
      • Schnelle Komplettlieferung
        mit Schaltplan, Montageanleitung, Funktionsbeschreibung, Grenzwertliste und Parameterbeschreibung
      • Web-Interface
        zum Bedienrechner E²PILOT für einen direkten Einblick von jedem webfähigen Client aus
      • Optionale Anbindung
        an unsere VIRTUAL SERVICES zur Übersicht aller angebundenen Anlagen
      • VHPready
        für die einfache Integration der Anlagen in Virtuelle Kraftwerke

      Konformitätserklärung: Für E²CON-TE liegt der Gleichheitsnachweis im Rahmen der VDE-AR-N 4105 und 4110:2018 vom VDE Prüf- und Zertifizierungsinstitut für Erneuerbare Energien vor.

      Modernisierungen mit E²CON-TE stellen keine wesentliche Änderung im Vergleich zur MWM-Seriensteuerung dar. Bisher TEM-Evo gesteuerte Motoren und Anlagen verhalten sich bezüglich der elektrischen Eigenschaften nach der Umrüstung mit E²CON-TE unkritisch und zeigen bei gleicher Parametrierung ein gleiches Verhalten. Mit E²CON-TE ist nachher wie vorher – das gibt es bei uns schwarz auf weiss!

      Plug & Run Umrüstung
      Einfache und schnelle Umrüstung mit einem fertig konfigurierten Schaltschrank für die direkte Montage vor Ort. Aggregatekabel können weiterverwendet werden und müssen erst bei "echter" Notwendigkeit getauscht werden.

      Parameter-Konvertierung
      Die risikofreie Umrüstung erfolgt mit einem einzigartigen Parameterkonverter. Wesentliche Steuerungsfunktionen des Systems, wie Start/Stop, Schadstoffregelung und Peripheriesteuerung verhalten sich nach der Umrüstung wie davor. Das bei Wettbewerbssystemen bestehende Risiko der Verschlechterung der bisherigen Steuerungsfunktionen bei einer Modernisierung ist damit bestmöglich reduziert.

      Smarte Kommunikation
      Die Verbindungen zum Bedienrechner E²PILOT und zum Servicetool E²SERVICE erfolgen nicht mehr seriell, sondern durchgehend ethernetbasiert. Das macht ihre gleichzeitige Bedienung möglich.

      Erweiterte Parameterzugriffe
      Mehr Möglichkeiten zur individuellen Systemanpassung und -erweiterung an die spezifischen Gegebenheiten. Die bekannten Steuerungsfunktionen von TEM-Evo wurden weiter optimiert und stehen in der bekannten Güte zur Verfügung.

      Optimierte Bedienung
      Das gewohnte Bedienkonzept sowie Messwert- und Parameteransichten bleiben erhalten. Mit der neuen Bedienoberfläche des E²PILOT ist jeder, der das bisherige System kennt, schnell mit der neuen Bedienung vertraut und einsatzbereit. Zusätzlich steht für den Servicetechniker mit E²SERVICE ein umfangreiches Service- und Diagnosetool zur Verfügung.

      Flexibilitätsoptionen
      E²CON-TE ist auf die zukünftigen Anforderungen der Netzanschlussbedingungen VDE 4110 bereits vorbereitet und für die flexiblere Betriebsweise der Anlagen nach BDEW-Vorgaben ausgerichtet.

      • Regelung von Drehzahl, Leistung und Gemisch über einen robusten und schnellen Mehrgrößenregler
      • Schnellerer Hochlauf des Motors für eine flexible Betriebsweise
      • Start-/Stop-Abläufe für Insel- und Netzparallelbetrieb
      • Wastegate-Ansteuerung und Zündungsmanagement
      • Zylinderindividuelle Antiklopfregelung mit hoher Selektivität
      • Zuverlässige Zündaussetzer-Erkennung mit automatischer Leistungsreduktion bis zur Abstellung der Motors
      • Peripherie-Steuerung für BHKW realisierbar
      • Regelung und Überwachung aller Kühl- und Heizkreise
      • Lüftersteuerung für Tisch- oder Hybridkühler
      • Vorlauftemperaturregelung, auch im Teillastbetrieb
      • MWM Gasmotoren der Baureihen TBG 616, 620 und 632 sowie TCG 2016, 2020 und 2032
      • Erdgas, Biogas, Sondergase oder Wasserstoff
      • 500 bis 4.500 kW Leistung
      • 8 bis 20 Zylinder
      • Netzschutz nach BDEW (VDE 4110)
      • Container-Aufbau oder feste Gebäudeinstallation
      • BHKW mit Wärmeverwertung
      • Gensets als Strommodule

      Jenbacher Retrofit Motorsteuerung

      E²CON-GE

      Flexibel erweiterbar, jederzeit anpassbar,
      für mehr Flexibilität und mehr Effizienz.

      Die maßgeschneiderte Steuerung für Jenbacher Gasmotoren ist ein einzigartiges Steuerungssystem, das für alle Arten von Erweiterungen offen ist. Funktionen, Module und Subsysteme bilden, zusammen mit einer leistungsstarken Benutzeroberfläche, eine Einheit. Alle bisherigen Anforderungen sind natürlich wie gewohnt abgedeckt.

      Die Effizienzsteigerung von Gasmotoren im Zuge der Modernisierung sowie neue BHKW-Betriebskonzepte erfordern sowohl zuverlässige und leistungssteigernde Komponenten als auch eine offenere und flexiblere Motorsteuerung. Eine, die einerseits den sicheren Betrieb an den mechanischen Grenzen regelt und andererseits den Motor vollständig in die BHKW-Anlage oder in ganze Anlagenverbände integriert.

      Mit der speziell auf Jenbacher Motoren zugeschnittenen Steuerung lassen sich System-Upgrades einfach durchführen. Zudem bietet sie zusätzliche Optionen für Ihre individuellen Spezifikationen.

      Vorteile der AVAT E²CON-GE

      • Ein flexibleres Steuerungssystem für leistungsoptimierte Jenbacher Gasmotoren im Zuge der Modernisierung
      • Erweiterter Parameterzugriff auf die Motoreinstellungen
      • Verlässliche Klopf- und Zündaussetzer-Erkennung
      • Ein Steuerung für Motor und BHKW-Peripherie
      • Netzschutz nach BDEW (VDE 4110)
      • Leistungsstarke integrierte Diagnose- und Service-Tools
      • Optionale Anbindung an das AVAT VIRTUAL SERVICE CENTER für eine Übersicht aller angebundenen Anlagen sowie einem Alarm-Management mit Live-Status
      • VHPready für die einfache Integration der Anlagen in Virtuelle Kraftwerke ist realisierbar, ohne dass eine übergeordnete Steuerung diese Funktionen abdecken muss
      • Regelung von Drehzahl, Leistung und Luft-/Gas-Gemisch
      • Start-/Stop-Abläufe für Insel- und Netzparallelbetrieb
      • Verdichterbypass-Ansteuerung und Zündungsmanagement
      • Zylinderindividuelle Antiklopfregelung mit hoher Selektivität
      • Zündaussetzer-Erkennung mit automatischer Leistungsreduktion bis zur Motorabschaltung
      • Überwachung aller Sensoren und Messwerte
      • CAN-Anbindung der Zündanlage
      • Regelung und Überwachung aller Kühl- und Heizkreise
      • Lüftersteuerung für Tisch- und Hybridkühler
      • Vorlauftemperaturregelung, auch im Teillastbetrieb
      • Jenbacher Motoren Typ 3, 4 und 6
      • 400 bis 3.500 kW Leistung
      • 12 bis 20 Zylinder
      • Biogas, Erdgas, Sondergase oder Wasserstoff
      • Abgas-Turbolader sowie Verdichter-Bypass
      • Original Stellgeräte für Drosselklappe, Bypass und Gasmischer Hochspannungs-Kondensator-Zündanlage
      • Zweikreis-Gemischkühlung
      • Stationäre BHKW-Anlagen
      • Container-Aufbau oder feste Gebäudeinstallation
      • Synchrongenerator
      • Nieder- oder Mittelspannungseinspeisung unter Einhaltung der BDEW-Mittelspannungsrichtlinie
      • Hilfsaggregate-Steuerung passend zum GE Jenbacher Lieferumfang

      Marine Dual-Fuel
      LNG Motorsteuerung

      E²CON-M

      Die E²CON-M Steuerung wurde speziell für mittelschnelllaufende Viertakt-Dieselmotoren entwickelt, die zukünftig auch als Dual-Fuel-Motoren (DF) eingesetzt werden. Diese ermöglichen so die Einhaltung der IMO Tier III NOx-Grenzwerte bei Fahrten in Emissionsschutzgebieten und während der Energieversorgung im Hafen. Die E²CON-M basiert auf den flexiblen AVAT Soft- und Hardwarekomponenten. Das ermöglicht die Anpassung und den Einsatz bei verschiedenen DF-Motor-Baureihen und die volle Integration in die automatisierte Schiffssteuerung.

      Vorteile AVAT E²CON-M

      • Alle Hardware-Komponenten haben bereits Zertifizierungen der führenden Marine-Klassifizierer
      • Einfache und schnelle Umsetzung der Marine-Anforderungen in Bezug auf Sicherheit und Redundanz mit der Bachmann M1 PLC
      • Basierend auf der AVAT Softwareplattform schreitet die Entwicklung schnell voran, da alle grundlegenden Steuerungsfunktionen bereits vorhanden sind
      • Vom Projektstart auf dem Prüfstand bis zur Inbetriebnahme nutzen die Motorenentwickler unsere leistungsfähige Servicesoftware E²SERVICE

      Sicherheitskonzept

      Das Sicherheitskonzept wird durchgängig mit einer modularen Industriesteuerung umgesetzt. Die Unterteilung erfolgt in ein Sicherheitsmodul sowie eine Steuerungs- und Alarmeinheit für den Motor. Um die Verkabelung einfach zu halten, werden die Ein- und Ausgänge der Hilfsaggregate getrennt an einer dezentralen I/O-Einheit angeschlossen. Redundante Ethernet- und CAN-Verbindungen sorgen für eine hohe Betriebssicherheit.

      Die E²CON-M ist direkt am Motor montiert. Motor und Motorsteuerung können so zusammen getestet und als Einheit geliefert werden. Das System ist in einem speziell verstärkten Schaltschrank untergebracht, der an Schwingungsdämpfern aufgehängt ist und auf dem Vibrationsprüfstand intensiv getestet wurde. Um die Anzahl der Steckverbinder zu begrenzen, werden Sensoren mit langen Zuleitungen verwendet. Die Kabel werden direkt im Schaltschrank angeschlossen.

      Funktionen

      • Steuerung der Pilot-Kraftstoffeinspritzung im Gas-Betrieb des DF-Motors
      • Kontrolle der Gaszufuhr über elektronisch gesteuerte Ventile in den Einlasskanälen
      • Steuerung des Pumpeinspritzsystems im reinen Dieselbetrieb
      • Steuerung der Turbolader-Wastegates zur Anpassung der Ladeluft-Zufuhr im Betrieb von gasförmigen und flüssigen Kraftstoffen
      • Volle Integration der Steuerung in die automatisierte Schiffssteuerung
      • Montage der Steuerung direkt am Motor mit hohen Anforderungen an Temperatur- und Vibrationsbeständigkeit
      • Zylinderdruckgeführte Betriebsweise, einschließlich Zylinderausgleich
      • Erkennung und Regelung von Klopfen und Fehlzündungen
      • Condition Monitoring

      Marinezertifizierungen

      Neben unserem Qualitätsmanagement unterliegen auch unsere Entwicklungsprozesse regelmäßigen, externen Audits. Die einzelnen Komponenten der Motorsteuerung E²CON-M sind von den großen Klassifizierungsgesellschaften zertifiziert.

      Mit unserem Know-how und der langjährigen Erfahrung in der Zusammenarbeit mit namhaften Motorenherstellern sind wir auch in der Lage, unsere Kunden bei der Klassifizierung ihrer Motoren umfassend zu unterstützen und sie uns ihr Projekt vom Entwurf bis zur Inbetriebnahme zu begleiten.

      Service-Software zur
      Diagnose und Wartung

      E²SERVICE

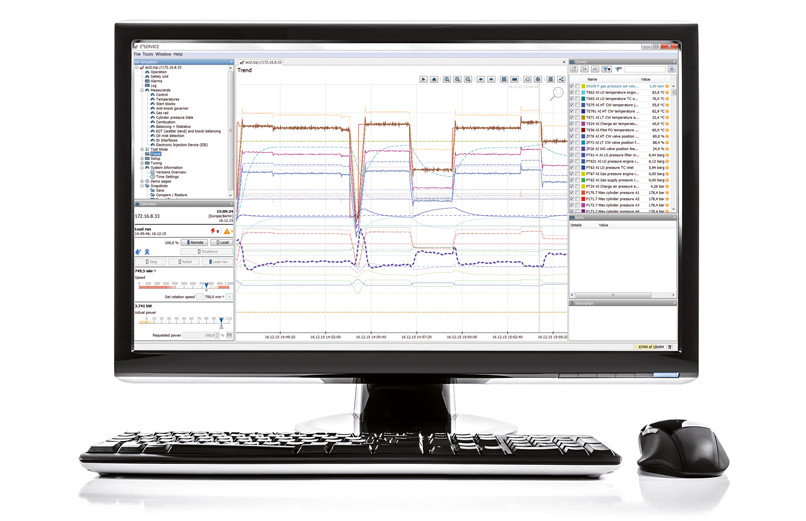

      Unsere Service-Software E²SERVICE ist das perfekte Tool, um sämtliche Herausforderungen in der Motorentwicklung, im Prüfstand, bei der Inbetriebnahme, Wartung, Fehlersuche oder einfach im sicheren, täglichen Betrieb im Überblick zu behalten. Mit E²SERVICE lassen sich die im Motorbetrieb generierten Daten zur Parametereinstellung und Leistungsverbesserung verarbeiten.

      Highlight: Combustion Radar

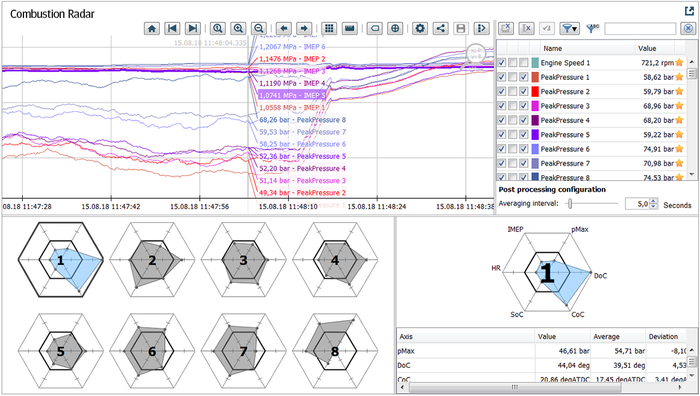

      Einfach im Blick - im Combustion Radar werden die Verbrennungs-Kenngrößen aller Zylinder in einer einzigen, mehrdimensionalen Grafik dargestellt. Damit lassen sich alle Zylinder auf einen Blick vergleichen und umgehend Rückschlüsse auf die Ursachen der Zylinderunterschiede ableiten.

      Vorteile AVAT E²SERVICE

      • Eine kompakte Übersicht über den Aggregatestatus mit der Möglichkeit der manuellen Bedienung
      • Sinnvoll zusammengefasste Parameter-Liste für einen vereinfachte Ansicht
      • Elektronisches Betriebstagebuch als Ereignisprotokoll, das alle Ereignisse, Meldungen, Alarme oder Störungen enthält, einschließlich Quittierungen
      • Übersichtliche Darstellung aller Messwerte inklusive Aufzeichnung
      • Grafische Anzeige von Datenhistorie oder Trends
      • Snapshot zum Speichern der vollständigen "Live" -Zustandsinformation für z. B. spätere Offline-Analysen
      • Kombinierte Ansichten von Parametern, Datenkurven und Kennfeldern
      • Parametervergleich und Wiederherstellung
      • Kontrolle von Signal- oder Stellgeräten durch manuellen Test oder Aktivierung
      • Such- und Filterfunktionen für eine schnelle Auswahl
      • Export von gespeicherten Daten in einem offenen Dateiformat
