BHKW Modernisierung mit dem E²CON-TE
Plug & Run System in weniger als zwei Tagen

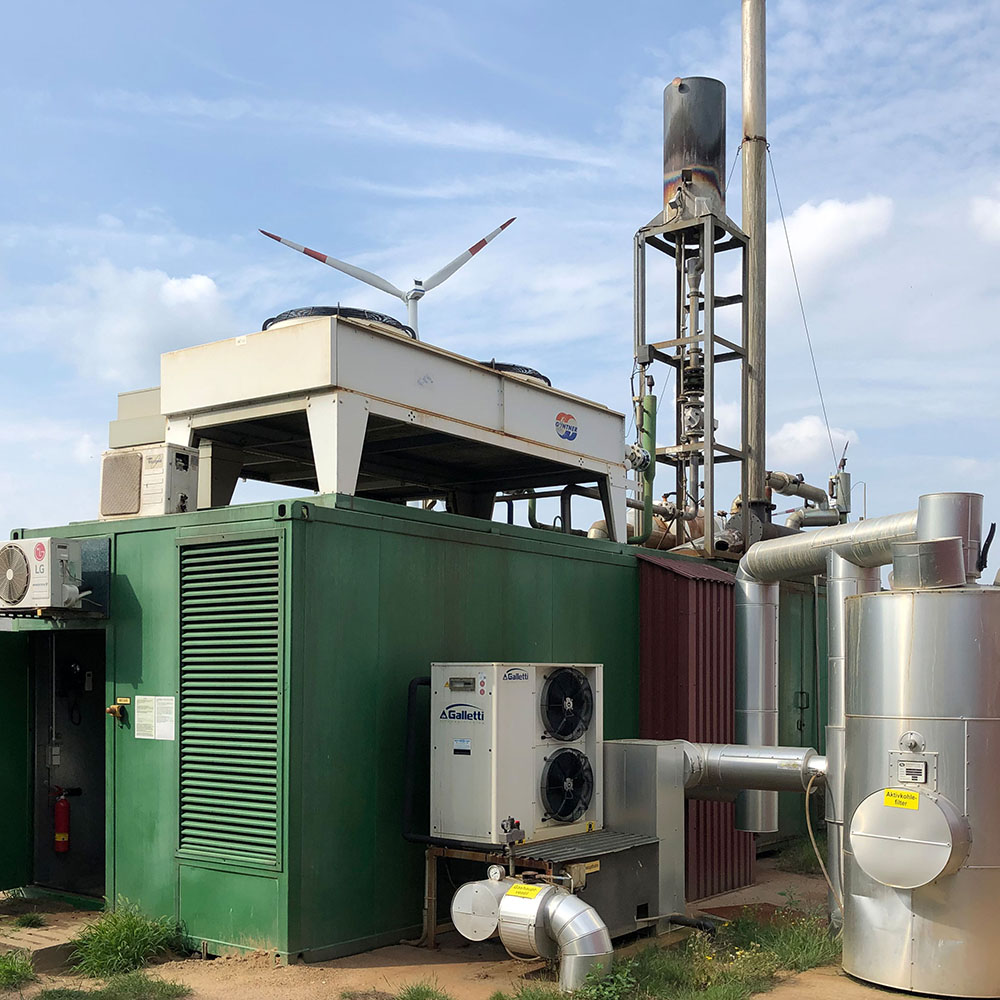

Nach einem Blitzeinschlag mit massiven Schäden an CPU-1, Bedienrechner und Drehzahlreglerkarte der Motorsteuerung TEM-Evo war eine klassische Reparatur für den Betreiber, die Milchquelle Stüdenitz in Stüdenitz-Schönermark, unverhältnismäßig. Eine Modernisierung der Steuerung, um auch für die zukünftigen Anforderungen der Energiewende gerüstet zu sein, erwies sich als die wirtschaftlichere Lösung. Bei der Anlage handelt es sich um ein Blockheizkraftwerk (BHKW) des Herstellers FA. Regio. Das BHKW ist in einem Container untergebracht und wurde 2007 in Betrieb genommen. Als Gasmotor kommt ein TCG 2016 V12 zum Einsatz, der ursprünglich über die Motorsteuerung TEM-Evo geregelt wurde.
Die Herausforderung
Eine der größten Herausforderungen bestand darin, die Stillstandszeit der Versorgungsanlage auf maximal drei Tage zu begrenzen. Außerdem sollte die neue Motorsteuerung E²CON-TE (mehr Infos hier ...) nahtlos in die bestehende BHKW- sowie in die bestehende Biogasanlagen-Steuerung integriert werden. Dazu musste das serielle Protokoll 3964R verwendet werden. Eine weit verbreitete, aber veraltete Kommunikationsschnittstelle, die E²CON-TE neben den heute gängigen Protokollen ebenfalls unterstützt. Ebenso kann das Modernisierungssystem E²CON-TE für alle TEM-Evo Varianten und Versionen, ab 1996 bis heute, eingesetzt werden.
Unsere Lösung

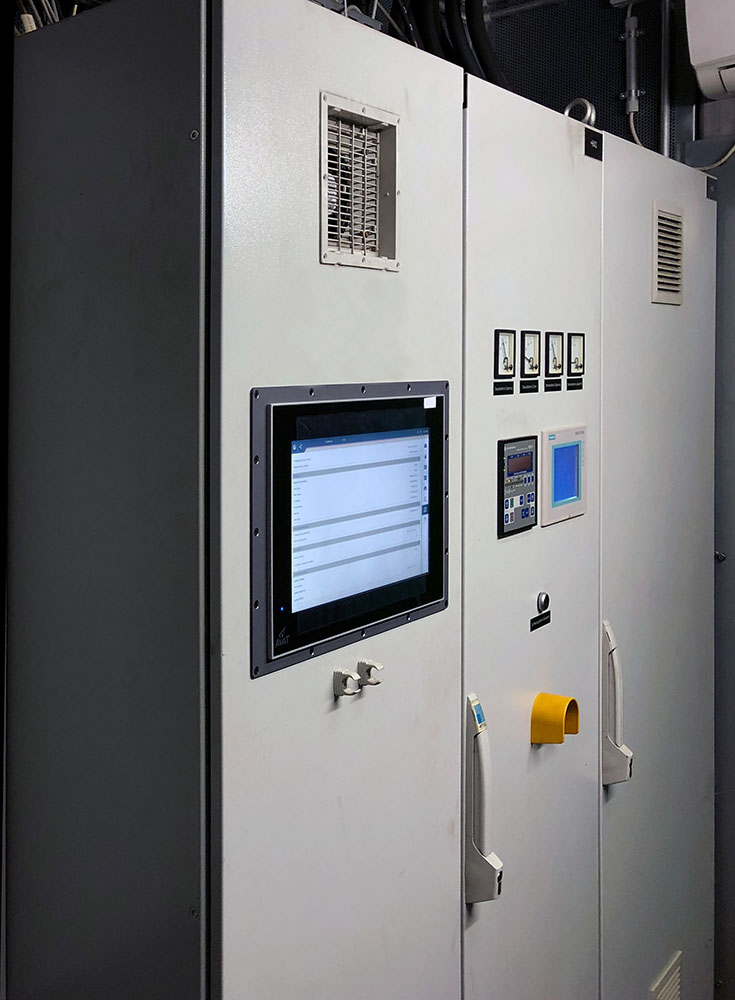

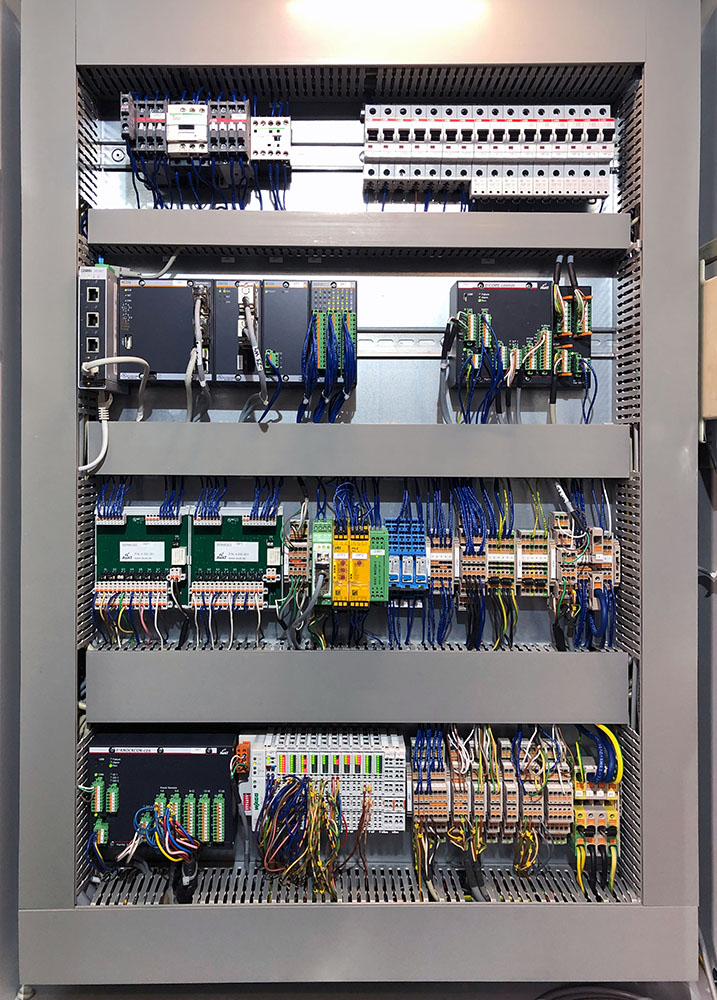

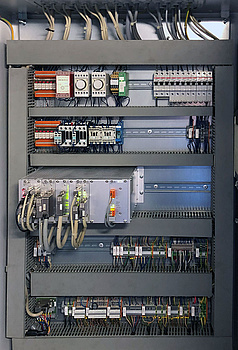

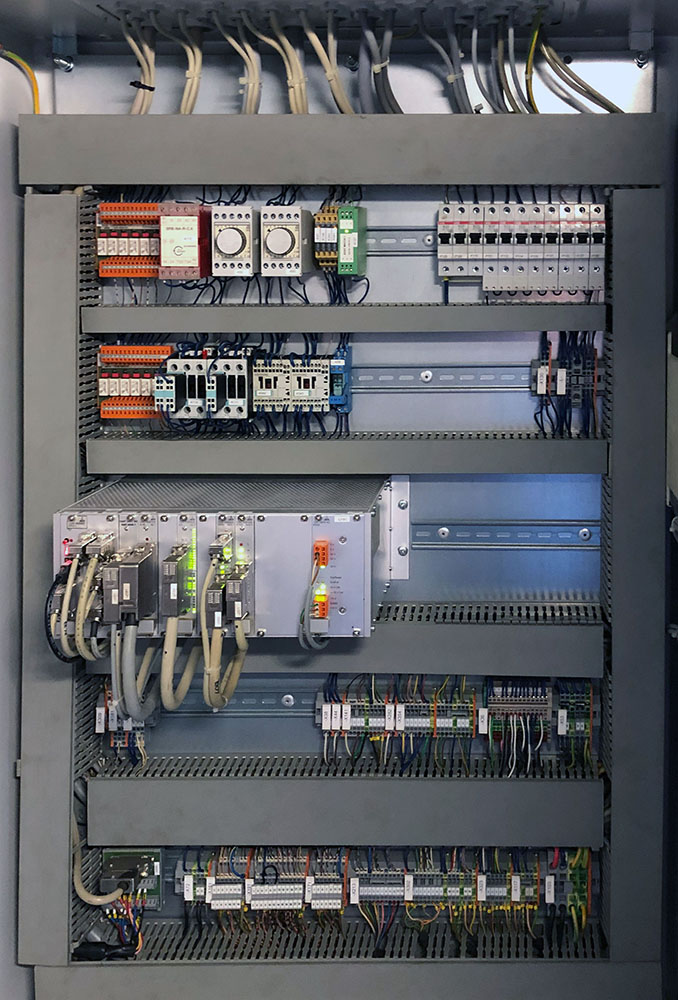

Die alte Montageplatte mit der TEM-Evo Steuerung wurde komplett aus dem Schaltschrank entfernt und einfach durch eine neue, vorkonfigurierte E²CON-TE Motorsteuerung mit 4 Schrauben ersetzt. Selbstverstandlich müssen somit auch keine Kabelsätze getauscht werden. Durch diese Passgenauigkeit konnte der Aufwand bei der Inbetriebnahme erheblich reduziert werden. Ein weiterer Vorteil zur Zeitersparnis mit E²CON-TE ist die Möglichkeit der Parameterkonvertierung: Alle Parameterbezeichnungen und -nummern sind identisch mit TEM-Evo. Der bestehende I/O Controller 2 wurde zunächst beibehalten und nach Erscheinen durch das aktuelle Modell I/O Controller 3 noch nachgerüstet.
Im E²CON-TE des Kunden kommen zum Einsatz:
- E²CORE-control: der hochdynamische Mehrgrößenregler, zur gleichzeitigen Regelung von Drehzahl, Leistung und Gemisch.
- E²KNOCKCON-c: zur zuverlässigen zylinderindividuellen Klopf- und Zündaussetzer-Erkennung

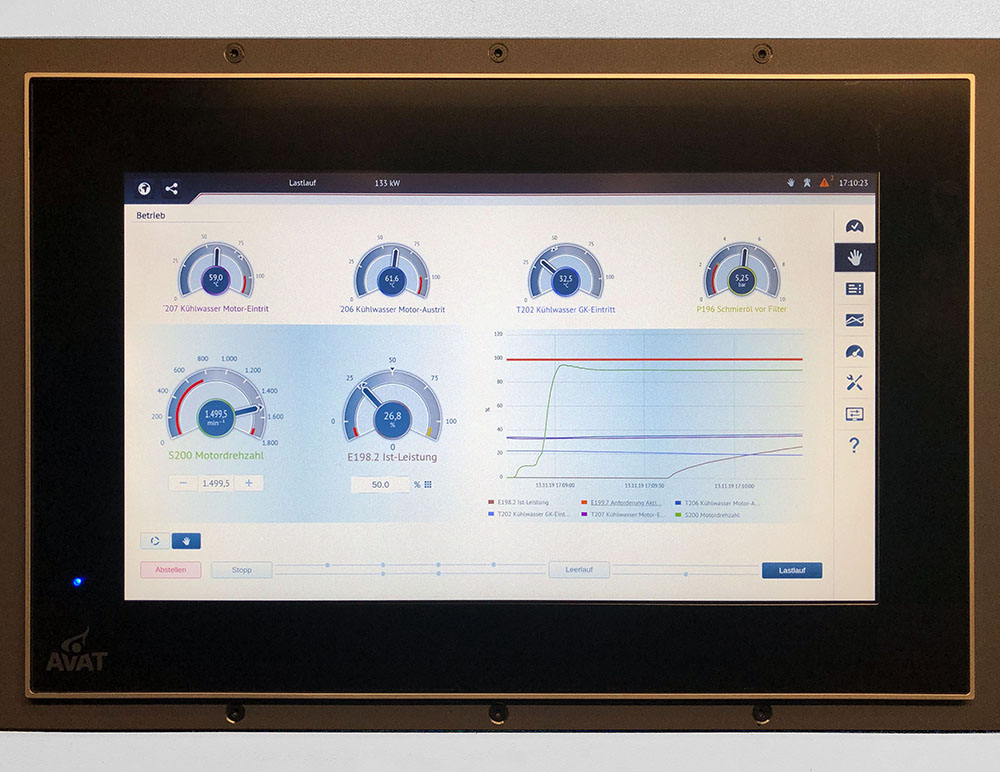

- E²PILOT: das Bedienterminal mit 15” kapazitivem Touchscreen, zugeschnitten auf den Anlagenbediener.
- E²SERVICE: unser Service-Visualisierungstool zur optimalen Parametrierung und Systemdiagnose mit interaktivem Betriebstagebuch und konfigurierbaren Trends
- AVAT VIRTUAL SERVICES: für den Fernzugriff, Flottenmanagement und vorausschauenden Wartung
- NOx-Regelung: nach 44. BImSchV
Der Kundennutzen
Bereits am späten Nachmittag des zweiten Tages konnte die gesamte Anlage wieder in Betrieb genommen werden. Das Plug & Run-Modernisierungssystem E²CON-TE hat sich nicht nur zeitlich, sondern auch finanziell ausgezahlt und die Umrüstung zu einer lohnenden Investition für die nächsten Jahre gemacht. Für den reibungslosen Ablauf aller Umbauarbeiten sorgte die Firma ServioTec (www.serviotec.com) aus Henningsdorf, die bereits mehr als 15 Modernisierungen mit E²CON-TE erfolgreich durchgeführt hat.
